产品 | 轻中型脚轮

回转方式：双层钢球滑道，加强脚轮承载强度，旋转更灵活
密封圈根据底板的安装方式来确定，轮子整体高度低但是承载能力高
表面处理：镀锌
用途:商业机器，复印机，打印机，对角设备，自动收货机，杂志架，商店付款架，钢琴，电子，游戏机等

单位（mm）

3300系列的安装
安装方式	安装图形	型号	尺寸
底板		01	外形尺寸：69.895.3 安装孔距：44.574.6 安装孔径：φ7.9
环式		11	φ11.1*38.1
螺杆		21	直径-牙数长度 φ1/2-1338.1
孔顶		71 72	φ9.5 φ12.7

特殊表面处理
亮金属抛光	PGF
黑色氧化物	BO
镍	N
铬	CR
喷涂	SR

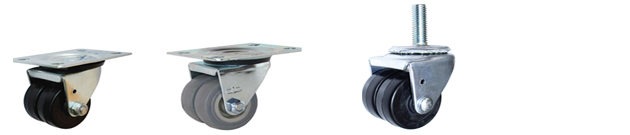

双轮型

38	2*18	硬橡胶注塑橡胶重载塑料	轴套	118 100 118	47.6	71.4	LM3315--HRP LM3315--TPP LM3315-**-HPP
50	2*20.6	硬橡胶注塑橡胶重载塑料	轴套	118 100 118	47.6	71.4	LM3322--HRP LM3322--TPP LM3322-**-HPP

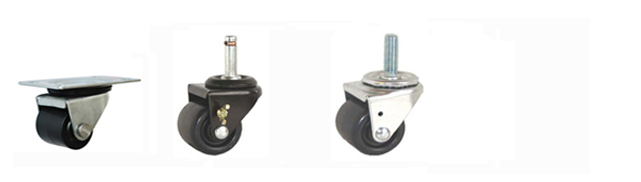

单轮型

36	43	重载塑料	轴套	118	47.6	71.4	LM3315-**-HPP
50	30.1	重载塑料	轴套	118	47.6	71.4	LM3320-**-HPP
