PRODUCTS | Light medium duty

Case hardened double ball raceways
Large variety of fasteners for various applications
Applications:Light-duty material handling equipment, food service carts & equipment, bakery racks & equipment, institutional carts & equipment,miscellaneous dollies, mobile cases,displays,mobile wire racking, stock carts, textile applications, warehouse & manufacturing applications, etc

FASTENERS FOR 3800 SERIES

TYPE

FASTENING SHAPE

CODE

SIZE

Top Plate

OVERALL SIZE：
BOLT HOLE PATTERN：
ATTACHING BOLT SIZE：

63.5*92.1
44.5*73~76
φ7.9

OVERALL SIZE：
BOLT HOLE PATTERN：
ATTACHING BOLT SIZE：

95.3*114.3
66.7*92.1~76*76
φ9.5

OVERALL SIZE：
BOLT HOLE PATTERN：
ATTACHING BOLT SIZE：

79.4*104.8
44.5*76~60.3*85.7
φ9.5

OVERALL SIZE：
BOLT HOLE PATTERN：
ATTACHING BOLT SIZE：

44.5*76
25.4*55.6~58.7
φ7.9

05
(2-1/2")

OVERALL SIZE：
BOLT HOLE PATTERN：
ATTACHING BOLT SIZE：

68*58
53*44.5
φ8

Grip ring stem

11
12
17

φ11.1*38.1
φ21.5*55.6
φ11.1*50

Threaded stem

21
22
24
26N

Diameter-Teeth*Length
φ1/2-13*25.4
φ1/2-13*38.1
φ3/8-16*31.8
φ1/2-13*20.62

Octagon stem

41B
42

19.1*54 with 3 cross drilled holes
22.2*50.8 with φ7.9 cross drilled hole 25.4 up

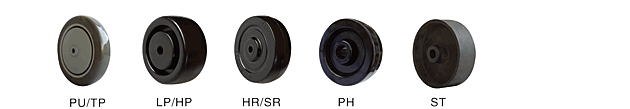

50.8	25.4	SOFT RUBBER HARD RUBBER POLYOLEFIN STEEL THERMAL PLASTIC RUBBER	PLAIN PLAIN PLAIN PLAIN PLAIN	50 72.6 72.6 72.6 54.4	50.8	73.0	LM3820--SRP LM3820--HRP LM3820--LPP LM3820--STP LM3820-**-TPP	LM3820R--SRP LM3820R--HRP LM3820R--LPP LM3820R--STP LM3820R-**-TPP
63.5	28.6	SOFT RUBBER HARD RUBBER HEAVY DUTY POLYOLEFIN POLY-U ON POLY-O THERMAL PLASTIC RUBBER STEEL	PLAIN PLAIN PLAIN BOLT BOLT PLAIN	54.4 72.6 90.7 72.6 150 90.7	60.3	85.7	LM3825--SRP LM3825--HRP LM3825--LPP LM3825--PUO LM3825--TPO LM3825--STP	LM3825R--SRP LM3825R--HRP LM3825R--LPP LM3825R--PUO LM3825R--TPO LM3825R--STP
76.2	31.8	SOFT RUBBER HARD RUBBER POLYOLEFIN POLY-U ON POLY-O THERMAL PLASTIC RUBBER PHENOLIC	PLAIN PLAIN PLAIN BOLT BOLT DELRIN	68 100 113.4 113.4 95.3 113.4	69.9	95.3	LM3830--SRP LM3830--HRP LM3830--LPP LM3830--PUO LM3830--TPO LM3830--PHD	LM3830R--SRP LM3830R--HRP LM3830R--LPP LM3830R--PUO LM3830R--TPO LM3830R--PHD
101.6	31.8	SOFT RUBBER SOFT RUBBER HARD RUBBER HARD RUBBER POLYOLEFIN POLY-U ON POLY-O POLY-U ON POLY-O THERMAL PLASTIC RUBBER THERMAL PLASTIC RUBBER PHENOLIC	PLAIN BALL PLAIN BALL PLAIN PLAIN BALL PLAIN BALL STL BUSHING	170 170 113.4 113.4 113.4 113.4 113.4 113.4 113.4 113.4	82.6	125.4	LM3840--SRP LM3840--SRB LM3840--HRP LM3840--HRB LM3840--LPP LM3840--PUP LM3840--PUB LM3840--TPP LM3840--TPB LM3840--PHS	LM3840R--SRP LM3840R--SRB LM3840R--HRP LM3840R--HRB LM3840R--LPP LM3840R--PUP LM3840R--PUB LM3840R--TPP LM3840R--TPB LM3840R--PHS
127	31.8	SOFT RUBBER SOFT RUBBER HARD RUBBER HARD RUBBER POLYOLEFIN POLY-U ON POLY-O POLY-U ON POLY-O THERMAL PLASTIC RUBBER THERMAL PLASTIC RUBBER ROUND THERMAL PLASTIC RUBBER PHENOLIC	PLAIN BALL PLAIN BALL PLAIN PLAIN BALL PLAIN BALL BALL STL BUSHING	90.7 90.7 113.4 113.4 113.4 113.4 113.4 113.4 113.4 113.4 113.4	95.3	146.1	LM3850--SRP LM3850--SRB LM3850--HRP LM3850--HRB LM3850--LPP LM3850--PUP LM3850--PUB LM3850--TPP LM3850--TPB LM3850--RTB LM3850-**-PHS	LM3850R--SRP LM3850R--SRB LM3850R--HRP LM3850R--HRB LM3850R--LPP LM3850R--PUP LM3850R--PUB LM3850R--TPP LM3850R--TPB LM3850R--RTB LM3850R-**-PHS

Axle size for 2" , 2-1/2" and 3" wheels is 5/16". Axle size for 4" and 5" wheels is 3/8".

SPECIAL FINISHES
POLISHED GOLD FINISH	PGF
BLACK OXIDE	BO
NICKLE	N
CHROME	CR
SPRAYING	SR
